當前位置: >>產品>>水平儀

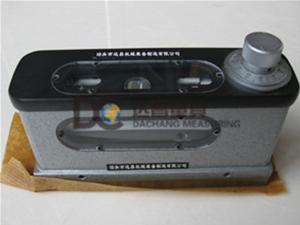

合象水平儀

網站圖片

咨詢電話:0317-8266666

光學合象水平儀用途:合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度,以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。 光學合象水平儀的結構:合象水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。
標簽:合象水平儀,光學合像水平儀
詳細介紹products details

產品名稱:合象水平儀    光學合象水平儀
光學合象水平儀標準編號:JB/T 3238-1999
合象水平儀標準名稱: 光學合像水平儀
光學合象水平儀用途:合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度,以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。
光學合象水平儀的結構:合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。
光學合象水平儀技術數據:
1.刻度盤分劃值:0.01mm/m
2.測量范圍正負:0-10mm/m
3.示值誤差: 正負1mm/m范圍內 正負0.01mm/m
4.全部測量范圍內 正負0.02mm/m
5.工作面平面性偏差:0.003mm
6.水準器格值:0.1mm/m
7.工作面尺寸:(mm) 165*48
8.儀器重量:2公斤
合象水平儀的工作原理:合象水平儀是利用棱鏡將水準器中的氣汽象符合放大,來提高讀數的準確度,利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時,就可準確的在合象儀中讀出。(在合象水平儀中水準器主要是起指零的作用。)
光學合象水平儀的使用方法:將合像水平儀安置在被檢驗的工作面上,由于被檢驗面的傾斜而引起兩氣泡的不重合,則轉動度盤,一直到兩氣泡重合為止,此時即可得出讀數。被檢件的實際傾斜度。
可通過一下進行技計算:
實際傾斜度=刻度值X支點距離X刻度盤讀數
列如:刻度盤讀數為5格,對此種合像水平儀而言,刻度值和支點距離為定值,
即刻度值為0.01mm/m支點距離為165mm
則:實際傾斜度=0.01/1000X165mmX5=0.00825mm

公司主打產品:立式車床,斷面銑床,鑄鐵檢驗平臺、花崗石平板、鑄鐵平臺、劃線平臺、測量平臺、鉚焊平臺、裝配平臺、鉗工平臺、T型槽平臺、檢驗組合平臺、實驗室基礎平臺、電機試驗臺、落地鏜床工作臺、龍門銑刨床工作臺、鎂鋁平尺、直角尺、方尺、方箱、v型架、彎板、階梯墊鐵、等高墊鐵、偏擺檢查儀、齒輪跳動檢查儀、 水平儀,等精密量具產品遠銷意大利、德國、韓國等國家深受國內外客戶的好評。
