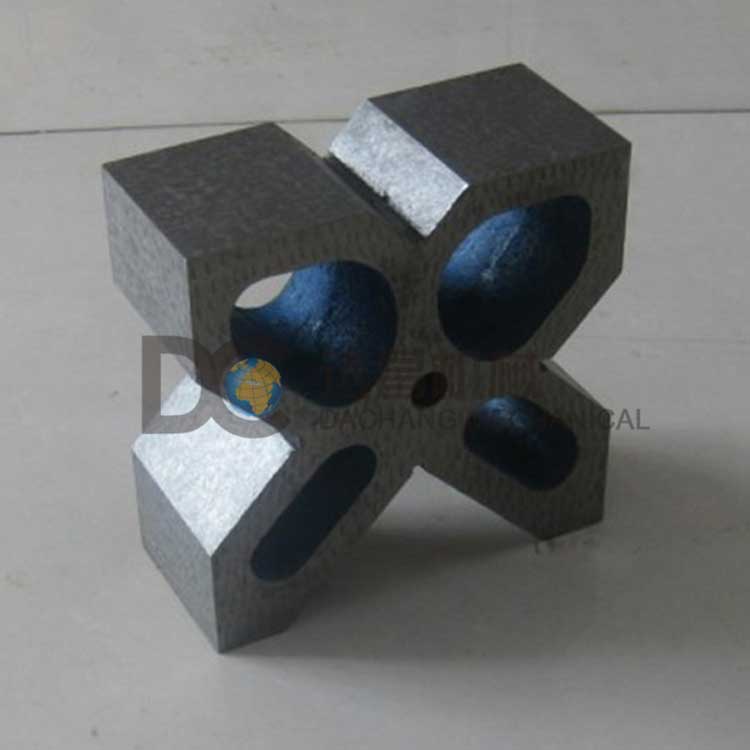

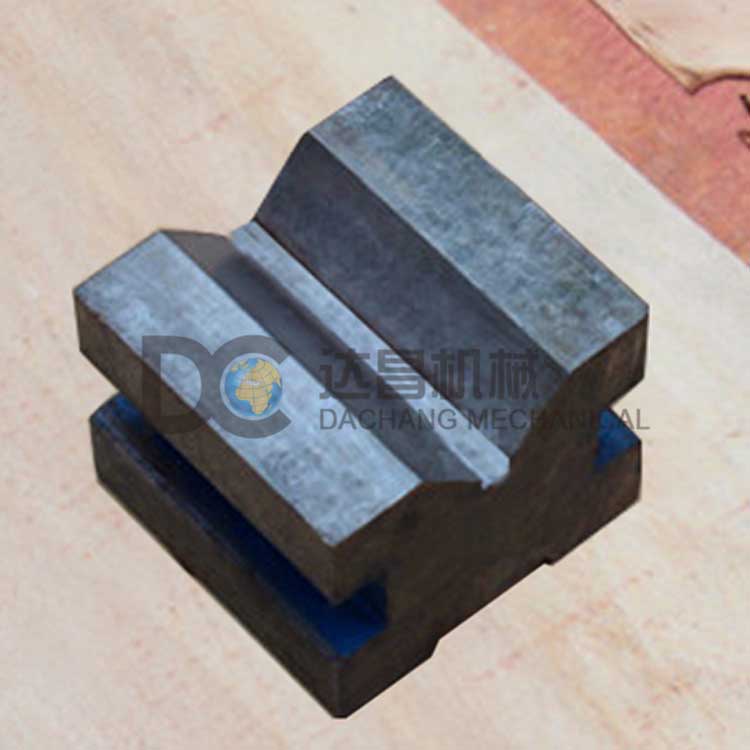

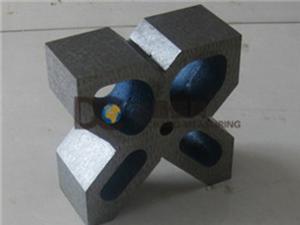

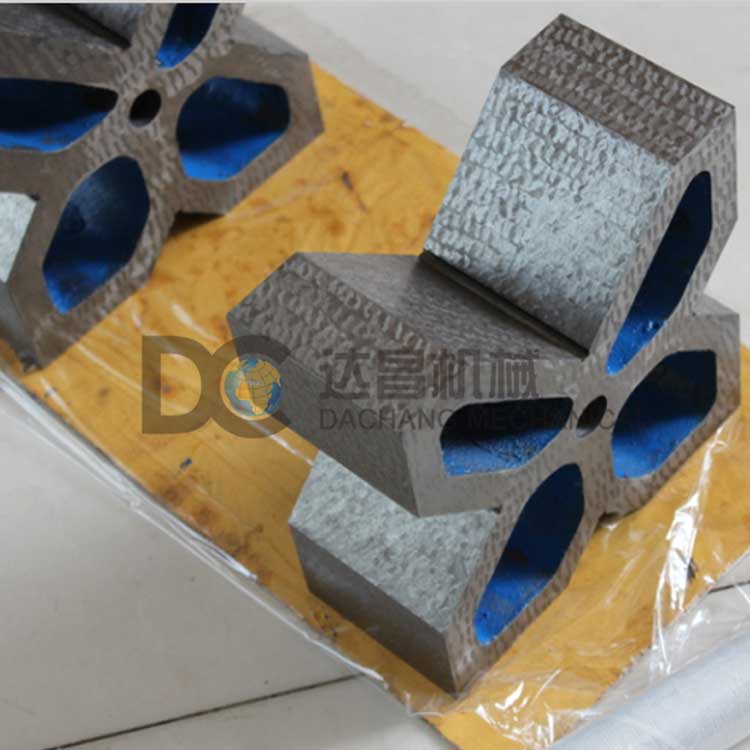

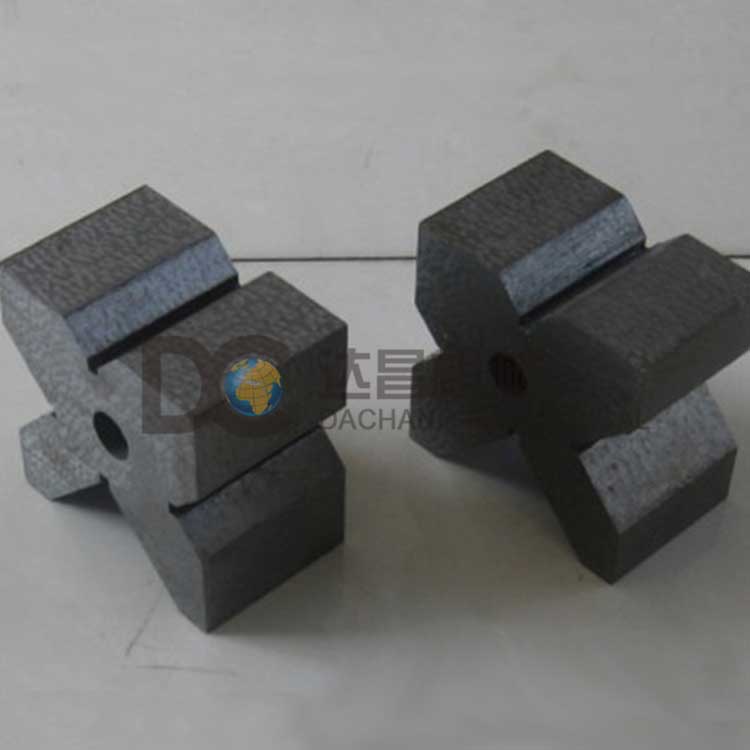

V型鐵產品介紹：V型架按JB/T8047-95標準制造，采用HT200材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
V型架的材質可以分為球鐵和灰鐵兩類：球鐵V型架的使用比較少，一般使用在規格較小，精度要求較高的V型架，比如：研磨V型架，他的精度可以用在0級精度以上的V型架使用；灰鐵V型架的使用比較廣泛，使V型架的成本降低，生產周期短，工藝簡單，經久耐用是制造商和用戶的選擇原因之一，V型架中的灰鐵還可以按其排號進行分類，V型架的排號選用是根據《中華人民共和國機械行業標準》和實際需要進行選用的；V型架的承載要求：V型架的承載是指V型架單位面積承受的重量后，V型架的變形撓度。
為了便于理解，我們可以看作V型架放好工件后，在不影響正常使用的情況下，V型架所能夠承受的壓力。比如：2000mm×4000mm的V型架可以放置重量為64噸的工件，此V型架的承載我們可以設計V型架的技術要求本著以低的成本達到好的原則
V型架產品規格：（成對供應）
規格mm | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽兩側面對稱度 | V型槽對端面的垂直度 |
V型架精度等級um |
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
60×60×50 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
105×105×78 | 3 | 5 | 8 | 15 | 8 | 15 | 16 | 30 | 8 | 15 |
100×100×65 | | | 10 | 20 | 10 | 20 | 20 | 40 | | |
150×150×80 | | | 15 | 25 | 15 | 25 | 30 | 50 | | |
200×200×90 | | | 15 | 25 | 15 | 25 | 30 | 50 | 12 | 25 |
300×300×120 | | | 20 | 30 | 20 | 30 | 40 | 60 | 25 | 35 |
