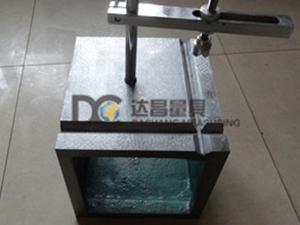

產品名稱：鑄鐵檢驗方箱
產品別名：鑄鐵檢驗方箱、丸能鑄鐵方箱、檢驗鑄鐵方箱、劃線鑄鐵方箱
鑄鐵方箱制造標準：按JB/T3411.56-99標準制造。
鑄鐵方箱材料：高強度HT200-300，
鑄鐵方箱結構：是用鑄鐵或鋼材制成的具有6個工作面的空腔正方體，其中一個工作面上有V型槽。（也可加工T型槽?？砂从脩粜枰蠹庸ざㄗ觯┓较錂z定的環境條件：常溫、常濕。鑄鐵方箱各工作面不得有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。
鑄鐵檢驗方箱規格 | 工作面的平面度 | 工作面的垂直度、平行度及V型槽對底面和側面的平行度 |
精度等級 |
0級 | 1級 | 2級 | 0級 | 1級 | 2級 |
100*100*100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150*150*150 | 4 | 9 | 17 | 8 | 18 | 35 |
200*200*200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250*250*250 | 5 | 11 | 22 | 10 | 22 | 45 |
300*300*300 | | 12 | 25 | | 25 | 50 |
400*400*400 | | 15 | 30 | | 30 | 60 |
500*500*500 | | | 35 |
